Technika pozyskiwania danych

• Połączenie z licznikiem

  Większość liczników posiada co najmniej jeden interfejs komunikacyjny. Musimy rozdzielić tutaj interfejs optyczny od interfejsu elektrycznego.

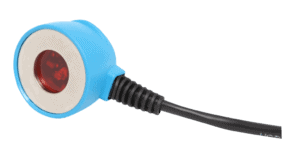

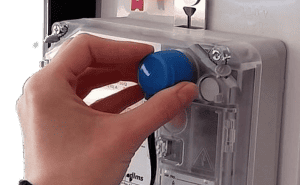

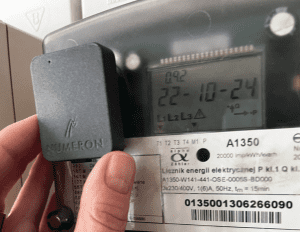

  Interfejs optyczny to potocznie zwane w branży “oczko”. Do niego przykłada się “głowicę optyczną”, która utrzymuje się za pomocą magnesu we właściwym miejscu. Dostęp do tego interfejsu nie jest fizycznie blokowany chociaż zdarza się, że już dostęp do danych jest zabezpieczony hasłem.

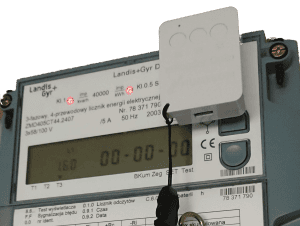

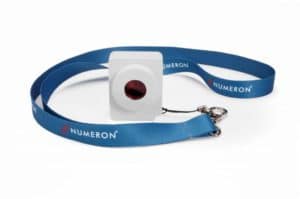

  Aby połączyć się przez optozłącze można użyć:

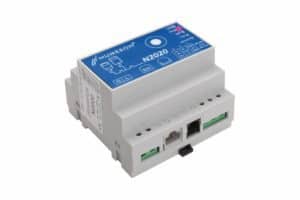

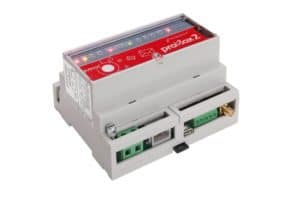

  Interfejsy elektryczne najczęściej znajdują się w miejscu niedostępnym dla użytkownika bez zdjęcia pokrywy licznika (i zdjęciu plomb ochronnych). Zazwyczaj spotyka się tutaj interfejsy szeregowe: RS232, RS485, CLO, M-Bus. Do takich interfejsów po uzgodnieniu można podłączyć się zwykłym konwerterem lub dedykowanym urządzeniem odczytowym jak urządzenia Numeron serii N20xx lub proBox2.





• Rozmowa z licznikiem

  Podłączenie fizyczne interfejsu do licznika to dopiero początek procesu pozyskania danych. Musimy zmusić licznik do rozmowy. Oczywiście wykonują to programy komputerowe – takie na “duże” systemy operacyjne (Windows), jak również na “mniejsze” (Android). Program odczytowy powinien potrafić porozumieć się z danym typem i modelem licznika. Niestety w kwestii tego jak rozumieć odbierane dane z licznika oraz jakie komendy można mu wysyłać nie ma standaryzacji. Dlatego producenci liczników oferują (często odpłatnie) dedykowane programy do odczytywania danych ze swoich urządzeń. Wadą jest to, że posiadając kilka liczników różnych producentów musimy używać kilku programów (jednym z rozwiązań tego problemu jest aplikacja mReader® potrafiąca skomunikować się większością liczników obecnych na naszym rynku). Po udanym odczycie danych powinniśmy dostać surowy plik z danymi licznika.

  Takie pliki wyglądają np. tak:

  /LGZ52ZMD4104459.B32
  F.F(00000000)
  0.9.1(01:00:40)
  0.9.2(17-02-11)
  0.0.0()
  C.1.0(50613631)
  C.90.1(50613631)
  C.90.2(04631)
  16.7.0( 000.016*kW)
  131.7.0( 000.001*kvar)
  0.2.2(B 21)
  0.1.0(36)
  0.1.0*01(17-02-01 00:00)
  0.1.0*12(17-01-01 00:00)
  0.1.0*11(16-12-01 00:00)
  0.1.0*10(16-11-01 00:00)
  0.1.2(00:00)
  0.1.3(17-02-01)
  1.8.1(00000.000*kWh)
  1.8.1*01(00000.000*kWh)
  1.8.1*12(00000.000*kWh)
  1.8.1*11(00000.000*kWh)
  1.8.1*10(00000.000*kWh)
  1.8.0(00523.167*kWh)
  1.8.0*01(00516.481*kWh)
  1.8.0*12(00496.340*kWh)
  1.8.0*11(00478.722*kWh)
  1.8.0*10(00458.583*kWh)
  2.8.0(00000.000*kWh)
  2.8.0*01(00000.000*kWh)

  To część pliku, który posiada tylko dane rozliczeniowe bez profilu obciążenia. Plik z każdego typu licznika będzie wyglądał inaczej. I tutaj pojawia się problem interpretacji tych danych.

• Interpretacja danych pomiarowych

  Producenci liczników w swoich programach odczytowych często dają tylko możliwość podglądu odczytanych danych, a eksport w innych formatach nie zawsze jest dostępny.

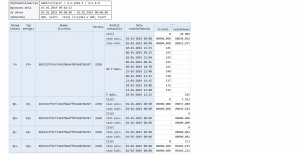

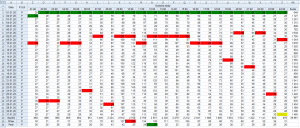

  Nasza wiedza i kilkunastoletnie doświadczenie w odczytach liczników pozwoliło nam stworzyć uniwersalny mechanizm przetwarzania danych. Jest on oparty na naszym flagowym produkcie Energia®4. Potrafi automatycznie rozpoznać przesłane dane, zunifikować i przetworzyć w formę gotowych raportów lub plików eksportowych/migracyjnych do innych systemów (billingowych, raportowych itp.).
